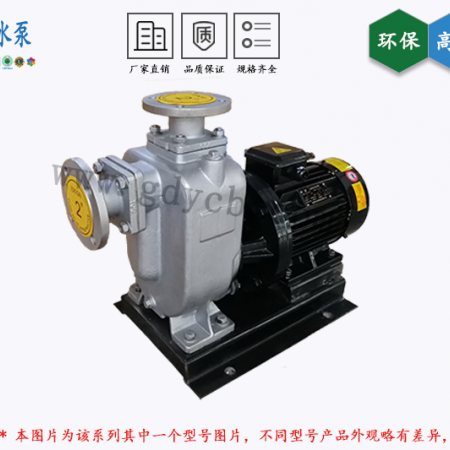

产品名称： ZWL直联自吸式无堵塞排污泵

一、产品概述：

ZWL直联自吸式无堵塞排污泵，是本司根据ZX型自吸离心泵及QW型潜水排污泵的结构及性能，借鉴国外同类产品之优点，研制而成的集自吸及排污于一身的新型泵种。既可象一般清水自吸泵那样不需安装底阀，不需灌引水，又可抽吸含有大颗粒固体直径为出口口径的60%和纤维长度为叶轮直径1.5倍的污物、沉淀物、废矿杂质、粪便处理及一切工程污水物和胶质液体，完全减轻人力的劳动强度，而且安装使用方便，极少维修，性能达到国际先进水平，具有广阔的应用市场和发展前景

本司产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。

二、适用范围：

ZWL直联自吸式无堵塞排污泵适用于化工、石油、制药、采矿、造纸、纤维、浆料、纺织、食品、电厂及市政排污工程、公共设施排污、河塘养殖等行业。

1.环境温度≦50℃，介质温度≦80℃特殊要求可达200.℃

2.介质PH值铸铁材质为6-9，不锈钢为2-13.

3.介质重度不超过1240千克/m3

4.自吸高度不能超过规定值4.5-5.5米，吸入管长度为≦10米。

5.通过能力悬浮颗粒直径为泵口径的60%，纤维长度为泵口径的5倍。

三、产品优点：

1、排污能力强：特殊的叶轮防堵设计，确保了泵高效且无堵塞。

2、高效节能：采用优秀水力模型，效率比一般自吸泵高3～5%。

3、自吸性能好：自吸高度比一般自吸泵高1米，且自吸时间更短。

四、技术参数：

流量：8-800m3/h；

扬程：15-60m；

电机功率：2.2-55KW；

转速：1450-2900r/min；

口径：φ25-φ300；

介质温度：≤100℃；

自吸高度：4.5-6.0m。

五：性能参数：

【使用条件】

   ☆直联式泵含氟橡胶密封的过流液体温度不得超过100℃，用WB2机械密封的过流液体温度不得超过130℃，轴承托架式的过流液体可以含颗粒或纤维质，温度不得超过130℃。

   ☆由于到目前为止都没有一种适应任何介质、浓度、温度使用的材料，故用户所输送介质的腐蚀性、使用条件均不应超出本泵材质的适用范围。

   ☆本产品提出的技术数据均以常温清水作介质测定，如输送介质不是常温清水时，水泵性能将会发生变化，敬请用户作出适当调整。

   ☆产品正常使用保修一年（易损件：水叶、密封除外）。

注一：泵的安装高度=10.09-(NPSH)r-0.5-hw ,hw为吸入管路水阻。

【泵的安装】

   ☆泵装置的输送的管道联接处特别是输入管道的联接处必须联接可靠，密封良好，不能出现漏气现象。

   ☆泵安装时，泵的进水口高于抽的液体时，吸入管进水口应安装底阀。

   ☆安装时必须拧紧地脚螺栓，以免启动时振动而影响泵的正常运行。

   ☆为了不使杂质进入泵内而堵塞通道，损坏叶轮、电机等水泵零件，应在泵进口前面安装过滤器。

   ☆水泵装置一般应有过载与短路保护装置，如保险丝及过流继电器并应根据电机铭牌的电流调整保护装置的设定。

【泵启动、运转、停止和维修保养】

   ☆将泵周围清洁干净。

   ☆用手试转泵的联轴器或电机风叶应灵活无卡现象。

   ☆打开出口法兰处的排气阀，往泵里灌水，或用真空泵引水，严禁泵腔内液体不足而启动。

   ☆试开电机，检查电机转向是否与泵相符。

   ☆泵在运转中出现不正常噪音时，应立即停机检查其原因。

   ☆应时常注意轴封（机械密封）的情况，如发现泄漏，应停机修复，避免液体渗入电机内腔损坏电机。

   ☆在冬季冷冻季节，如短期停用水泵时，应把泵体内的液体放出，避免冻裂水泵。

警告编！！

   →凡配机械密封的水泵，严禁泵腔内无液体运行。

   →配置泵的入口管径小于泵标定之管径时，配置泵的出口管径亦必须随之按比例缩小。（原则：入口管必须大于或等于出水管）

   →输送介质的腐蚀性不得超出本泵提供材料的适用范围。

   →本泵不适宜在其标出的扬程、流量范围外使用，如超出其范围使用，可能会导致泵的佩带功率不够而损坏电机和增大泵的噪音，确需在此范围外使用时应由本厂技术人员指导下方可使用。
